U brzom razvoju tehnologije pametnih kuća, potražnja za visokim performansama, kompaktnim i pouzdanim štampanim pločama (PCB) je u porastu. Kao dobavljač Blind And Buried Via PCB-a, često me pitaju o izvodljivosti korištenja ove vrste PCB-a u pametnim kućnim uređajima. U ovom postu na blogu, istražit ću potencijal Blind And Buried Via PCB-a u aplikacijama za pametne kuće, naglašavajući njihove prednosti, izazove i slučajeve upotrebe u stvarnom svijetu.
Razumijevanje slijepog i zakopanog putem PCB-a
Prije nego što uđemo u njihovu primjenu u pametnim kućnim uređajima, hajde da prvo shvatimo šta su slijepi i zakopani putem PCB-a. Prelaz je mala rupa u PCB-u koja omogućava električne veze između različitih slojeva ploče. Slijepi prolaz povezuje vanjski sloj s jednim ili više unutrašnjih slojeva, ali ne prolazi kroz cijelu ploču. Zakopani prolaz, s druge strane, povezuje dva ili više unutrašnjih slojeva bez dosezanja vanjskih slojeva.
Ovaj tip PCB-a nudi nekoliko prednosti u odnosu na tradicionalne prolazne spojeve. Prvo, omogućava efikasnije korišćenje prostora na PCB-u. Budući da slijepi i ukopani spojevi ne prodiru u cijelu ploču, oslobađaju prostor na vanjskim slojevima, omogućavajući kompaktniji dizajn. Drugo, mogu smanjiti smetnje signala. Minimiziranjem dužine vijasa, induktivnost i kapacitivnost povezani sa vijasom se smanjuju, što dovodi do boljeg integriteta signala, posebno na visokim frekvencijama. Možete saznati više o Blind And Buried putem PCB-aovdje.
Prednosti korištenja slijepih i ukopanih preko PCB-a u pametnim kućnim uređajima
Space Efficient
Uređaji za pametne kuće često su dizajnirani da budu kompaktni i estetski ugodni. Moraju se uklopiti u različita okruženja, kao što su zidne utičnice, rasvjetna tijela ili male kontrolne ploče. Blind And Buried Via PCB može pomoći u postizanju ove kompaktnosti. Na primjer, u pametnom termostatu, koji treba da se montira na zid, upotreba slijepih i ukopanih spojeva omogućava manju veličinu PCB-a. Ovo ne samo da čini uređaj vizuelno privlačnijim, već i lakšim za instalaciju.
Integritet signala
Pametni kućni uređaji se oslanjaju na bežične komunikacijske tehnologije kao što su Wi-Fi, ZigBee i Bluetooth za povezivanje na kućnu mrežu i druge uređaje. Ovi bežični signali rade na visokim frekvencijama, a bilo kakve smetnje signala mogu dovesti do loših performansi ili čak kvara uređaja. Slijepi i ukopani preko PCB-a, sa svojim smanjenim dužinama i minimiziranom induktivnošću i kapacitivnošću, mogu osigurati bolji integritet signala. To znači pouzdaniju komunikaciju između pametnih kućnih uređaja, što rezultira jednostavnijim korisničkim iskustvom.
Fleksibilnost dizajna
Mogućnost korištenja slijepih i ukopanih spojeva daje dizajnerima veću fleksibilnost u kreiranju složenih PCB rasporeda. U pametnom kućnom čvorištu, koje treba integrirati više funkcija kao što su mikrokontroler, bežični moduli i senzori, često je potreban složeni raspored PCB-a. Slijepi i ukopani spojevi omogućavaju efikasnije rutiranje tragova između različitih komponenti, omogućavajući integraciju više funkcija u jedan uređaj.
Izazovi korištenja slijepih i ukopanih preko PCB-a u pametnim kućnim uređajima
Troškovi
Jedan od glavnih izazova korištenja slijepih i ukopanih preko PCB-a u pametnim kućnim uređajima je cijena. Proces proizvodnje ovih PCB-a je složeniji od onog kod tradicionalnih PCB-a sa otvorom. Zahtijeva specijaliziranu opremu i tehnike, što može povećati troškove proizvodnje. Međutim, kako potražnja za pametnim kućnim uređajima raste i proizvodna tehnologija sazrijeva, očekuje se da će se troškovi vremenom smanjiti.
Složenost proizvodnje
Proizvodnja slijepih i ukopanih preko PCB-a također predstavlja neke tehničke izazove. Procesi bušenja i oblaganja slijepih i ukopanih prolaza moraju biti precizno kontrolirani kako bi se osigurali visokokvalitetni spojevi. Bilo kakve greške u proizvodnom procesu mogu dovesti do kratkih spojeva ili otvorenih strujnih krugova, što može utjecati na performanse pametnog kućnog uređaja. Stoga je ključno raditi sa iskusnim proizvođačem PCB-a kako bi se osigurala pouzdanost PCB-a.
Stvarni - svjetski slučajevi upotrebe
Pametni sistemi osvetljenja
Pametni sistemi rasvjete su jedna od najčešćih aplikacija na tržištu pametnih kuća. Ovi sistemi omogućavaju korisnicima da kontrolišu osvetljenost, boju i status uključenja/isključenja svetla putem aplikacije za pametne telefone ili glasovnih komandi. Blind And Buried Via PCB-i se mogu koristiti u upravljačkim modulima pametnih sijalica ili prekidača. Kompaktna veličina ovih PCB-a omogućava dizajn malih i nenametljivih upravljačkih modula koji se lako mogu integrirati u postojeća rasvjetna tijela.
Pametni sigurnosni sistemi
Pametni sigurnosni sistemi, kao što su pametne brave na vratima, sigurnosne kamere i senzori pokreta, također imaju koristi od upotrebe slijepih i ukopanih preko PCB-a. Ovi uređaji moraju biti pouzdani i imati dobar integritet signala kako bi osigurali sigurnost doma. Smanjene smetnje signala koje pružaju slijepi i ukopani spojevi mogu poboljšati performanse bežične komunikacije u ovim uređajima, čineći ih pouzdanijim.
Smart Home Hubs
Hub pametne kuće je centralna kontrolna jedinica sistema pametne kuće. Povezuje sve pametne kućne uređaje zajedno i omogućava korisnicima da upravljaju njima sa jednog interfejsa. Kompleksna funkcionalnost huba za pametnu kuću zahtijeva PCB sa komponentama visoke gustine i efikasnim usmjeravanjem. Blind And Buried Via PCB mogu ispuniti ove zahtjeve, omogućavajući integraciju više bežičnih modula, mikrokontrolera i memorijskih čipova u jedan kompaktni uređaj.
Poređenje sa drugim tipovima PCB-a
Izbočeni bakarni PCB
Izbočeni bakarni PCB-oviimaju svoje jedinstvene karakteristike. Poznati su po svojoj nosivosti velike struje i dobrim svojstvima odvođenja topline. Međutim, u smislu efikasnosti prostora i integriteta signala za visokofrekventne bežične aplikacije u pametnim kućnim uređajima, slijepi i zakopani preko PCB-a imaju prednost. Izbočene bakrene štampane ploče su pogodnije za aplikacije koje zahtijevaju rukovanje velikom snagom, kao što su napajanja u nekim velikim pametnim kućnim uređajima.
Višeslojni PCB velike brzine

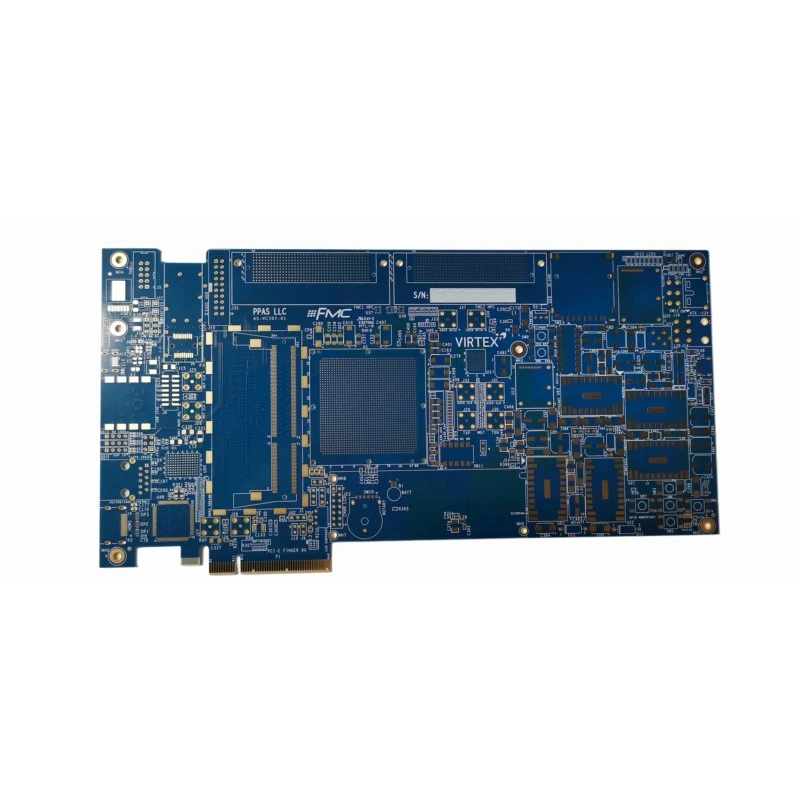

Višeslojni PCB velike brzinese također često koriste u pametnim kućnim uređajima. Oni nude interkonekcije velike gustine i mogu podržati prijenos signala velike brzine. Dok su štampane ploče sa slijepim i zakopanim putem vrsta višeslojnih PCB-a, one pružaju dodatne prednosti u smislu korištenja prostora i smanjenja smetnji signala. Upotreba slijepih i ukopanih spojeva može dodatno optimizirati performanse višeslojnog PCB-a velike brzine u aplikacijama za pametne kuće.
Zaključak
Zaključno, Blind And Buried Via PCB-i imaju veliki potencijal u pametnim kućnim uređajima. Njihov dizajn koji štedi prostor, poboljšan integritet signala i fleksibilnost dizajna čine ih pogodnim izborom za širok spektar aplikacija pametnih kuća. Iako postoje izazovi kao što su troškovi i složenost proizvodnje, prednosti koje oni nude nadmašuju nedostatke. Kako tržište pametnih domova nastavlja rasti, očekuje se da će se povećati potražnja za PCB-ima visokih performansi poput slijepih i zakopanih preko PCB-a.
Ako ste zainteresirani za uključivanje slijepih i ukopanih preko PCB-a u dizajn vaših pametnih kućnih uređaja, preporučujem vam da se obratite za detaljnu raspravu. Možemo raditi zajedno kako bismo pronašli najbolja PCB rješenja za vaše specifične potrebe.
Reference
- "Dizajn i proizvodnja štampanih ploča" od Johna Doea
- "Tehnologija pametne kuće: principi i primjene" Jane Smith
- Industrijski izvještaji o trendovima pametnih kućnih uređaja i PCB tehnologijama.
