Hej tamo! Kao dobavljač PCB-a velike brzine, iz prve ruke sam vidio rastuću potražnju za brzim PCB-ima u IoT aplikacijama. IoT, ili Internet stvari, znači povezivanje uređaja i njihovo navođenje da razgovaraju jedni s drugima. A da bi ovi uređaji efikasno komunicirali, potreban im je dobro dizajniran PCB velike brzine. Dakle, hajde da zaronimo u to kako dizajnirati PCB velike brzine za IoT aplikacije.
Razumijevanje osnova PCB-a velike brzine u IoT-u
Prvo, moramo razumjeti šta PCB čini "visokom brzinom". Jednostavnije rečeno, brzi PCB-i su dizajnirani da upravljaju signalima koji imaju brza vremena porasta i pada. U IoT aplikacijama ovi signali su ključni za stvari poput prijenosa podataka u stvarnom vremenu, senzorske komunikacije i daljinskog upravljanja.
Jedan od ključnih izazova u IoT-u je potreba za minijaturizacijom. IoT uređaji su često mali, poput pametnih satova, fitnes trackera ili sićušnih senzora. Dakle, naše PCB velike brzine također moraju biti kompaktne. Ne možemo samo napraviti veliku, glomaznu ploču i očekivati da stane u ove male uređaje. Tamo su stvari poputBlind And Buried preko PCB-adobro doći. Slijepi i ukopani spojevi nam omogućavaju da povežemo različite slojeve PCB-a bez zauzimanja previše prostora na površini. Ovo pomaže u smanjenju ukupne veličine ploče dok se i dalje održava integritet signala velike brzine.
Integritet signala u PCB-ovima velike brzine
Integritet signala je velika stvar kada su u pitanju brzi PCB-ovi za IoT. Ako se signali izobliče ili izgube, cijeli IoT sistem može pokvariti rad. Postoji nekoliko stvari koje možemo učiniti da osiguramo dobar integritet signala.
Trace Routing
Način na koji usmjeravamo tragove na PCB-u je veoma važan. Moramo zadržati tragove što je moguće kraće. Duži tragovi mogu uvesti veći otpor, kapacitivnost i induktivnost, što sve može pokvariti signale. Također, trebali bismo pokušati držati tragove podalje jedan od drugog kako bismo smanjili preslušavanje. Preslušavanje je kada signali iz jednog traga interferiraju sa signalima na drugom tragu.
Impedance Matching
Usklađivanje impedanse je još jedan ključni aspekt. Impedansa tragova treba da odgovara impedanciji komponenti povezanih na njih. Ako postoji neusklađenost, to može uzrokovati refleksiju signala, što može dovesti do degradacije signala. Možemo koristiti tehnike rutiranja kontrolirane impedancijom kako bismo bili sigurni da je impedansa konzistentna na cijeloj ploči.
Distribucija energije u IoT-ovima velike brzine
Distribucija energije se često zanemaruje, ali je jednako važna kao i integritet signala. IoT uređajima je potrebno stabilno napajanje da bi ispravno funkcionirali. U PCB-ima velike brzine, moramo pažljivo dizajnirati energetske ravni.
Možemo koristiti više nivoa snage da odvojimo različite zahtjeve za napajanjem. Na primjer, nekim komponentama može biti potrebno napajanje od 3,3 V, dok je za druge možda potrebno 5 V. Koristeći odvojene ravni napajanja, možemo smanjiti smetnje između različitih izvora napajanja. Također, trebali bismo dodati kondenzatore za razdvajanje u blizini komponenti. Ovi kondenzatori pomažu u filtriranju bilo kakve buke u napajanju i osiguravaju stabilan napon komponentama.
Thermal Management
IoT uređaji mogu generirati priličnu količinu topline, posebno kada izvode operacije velike brzine. Ako se toplinom ne upravlja pravilno, može oštetiti komponente na PCB-u.

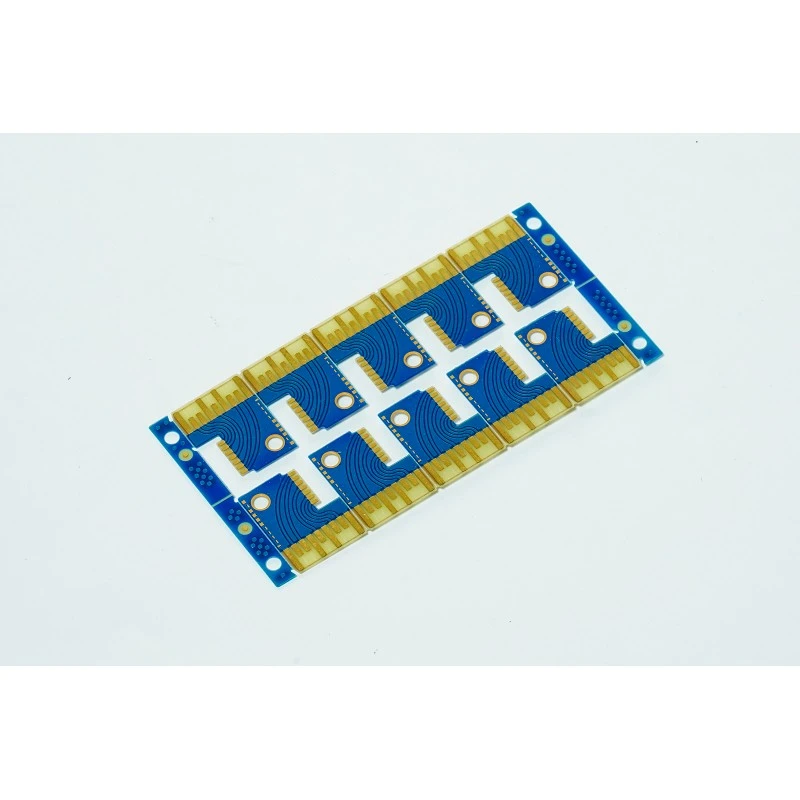

Jedan od načina upravljanja toplinom je korištenjeUltra tanka ploča. Ultra tanke ploče imaju bolju toplotnu provodljivost u odnosu na deblje ploče. Oni mogu efikasnije rasipati toplotu, održavajući komponente hladnim. Također možemo dodati hladnjake ili termalne spojeve na PCB. Hladnjaci apsorbiraju toplinu i prenose je na okolni zrak, dok termalni spojevi pomažu u vođenju topline od unutrašnjih slojeva PCB-a do vanjskih slojeva.
Dizajniranje za proizvodnju
Prilikom dizajniranja PCB-a velike brzine za IoT, također moramo razmišljati o proizvodnom procesu. Dobro dizajniran PCB je beskorisan ako se ne može efikasno proizvesti.
Trebali bismo slijediti proizvodne smjernice koje daje proizvođač PCB-a. Ovo uključuje stvari kao što su minimalna širina traga, minimalna veličina preko i zahtjevi za slaganje slojeva. Slijedeći ove smjernice, možemo osigurati da se PCB može proizvesti bez ikakvih problema.
Posebna razmatranja za IoT aplikacije
IoT aplikacije imaju neke jedinstvene zahtjeve koje moramo uzeti u obzir.
Bežično povezivanje
Mnogi IoT uređaji se oslanjaju na bežično povezivanje, kao što su Wi-Fi, Bluetooth ili ZigBee. Moramo dizajnirati PCB na način koji minimizira smetnje sa ovim bežičnim signalima. Ovo može uključivati korištenje tehnika zaštite ili postavljanje bežičnih komponenti u određeno područje ploče.
Integracija senzora
IoT uređaji često imaju više senzora, poput temperaturnih senzora, akcelerometara ili žiroskopa. Ovi senzori moraju biti integrisani u PCB na način da mogu efikasno komunicirati sa ostalim komponentama. Moramo biti sigurni da su tragovi koji povezuju senzore pravilno zaštićeni kako bismo spriječili bilo kakve smetnje.
Korištenje naprednih PCB tehnologija za IoT
Postoje neke napredne PCB tehnologije koje mogu biti zaista korisne za IoT aplikacije. Jedna takva tehnologija jeMicro - LED PCB. Mikro-LED PCB-i su odlični za IoT uređaje koji zahtijevaju ekrane visoke svjetline, poput pametnih satova ili kontrolnih ploča s omogućenim IoT-om. Nude bolju energetsku efikasnost i veću rezoluciju u poređenju sa tradicionalnim LED ekranima.
Zaključak
Dizajniranje brzih PCB-a za IoT aplikacije je složen, ali isplativ zadatak. Razumijevanjem osnova brzih PCB-a, osiguravanjem integriteta signala, upravljanjem snagom i toplinom i uzimajući u obzir jedinstvene zahtjeve IoT-a, možemo kreirati PCB-e koji su pouzdani i efikasni.
Ako ste na tržištu za brze PCB-ove za svoje IoT aplikacije, volio bih porazgovarati s vama. Bilo da vam je potrebna pomoć oko procesa dizajna ili tražite pouzdanog dobavljača, tu sam da vam pomognem. Hajde da radimo zajedno da oživimo vaše IoT projekte!
