Kao dobavljač HDI ploča, iz prve ruke sam vidio koliko je ključno precizno izmjeriti električne parametre ovih ploča. HDI, ili High-Density Interconnect, ploče postaju sve popularnije u raznim industrijama zbog svojih visokih performansi i kompaktnog dizajna. U ovom blogu ću podijeliti neke uvide o tome kako izmjeriti električne parametre HDI ploča, što vam može pomoći da osigurate kvalitet i funkcionalnost ovih ploča.
Zašto je važno mjerenje električnih parametara
Prije nego što uđemo u metode mjerenja, hajde da brzo shvatimo zašto mjerenje električnih parametaraHDI Circuit Boardje tako važno. Ove ploče se koriste u širokom spektru aplikacija, od pametnih telefona i laptopa do vrhunskih medicinskih uređaja i opreme za vazduhoplovstvo. Svako malo odstupanje u električnim parametrima može dovesti do problema s performansama, smanjene pouzdanosti, pa čak i potpunog kvara uređaja.
Na primjer, neispravna impedansa može uzrokovati refleksiju signala, što dovodi do gubitka podataka i smanjenog integriteta signala. Slično tome, neodgovarajuće vrijednosti kapacitivnosti i induktivnosti mogu utjecati na tajming i frekvencijski odziv kola. Preciznim mjerenjem ovih parametara možemo otkriti potencijalne probleme rano u procesu proizvodnje i izvršiti potrebna prilagođavanja kako bismo osigurali da ploče ispunjavaju tražene specifikacije.
Ključni električni parametri za mjerenje
Postoji nekoliko električnih parametara koje je potrebno izmjeriti prilikom testiranja HDI ploča. Evo nekih od najvažnijih:
1. Impedansa
Impedansa je mjera suprotnosti koju kolo predstavlja protoku naizmjenične struje. U HDI pločama, održavanje ispravne impedanse je ključno za osiguranje integriteta signala, posebno u aplikacijama velikih brzina. Za mjerenje impedanse obično se koristi reflektometar vremenske domene (TDR). Ovaj uređaj šalje brzi električni impuls niz trag i mjeri reflektirani signal. Analizom refleksije možemo odrediti impedanciju traga.
2. Otpor
Otpor je mjera koliko se materijal suprotstavlja protoku električne struje. Mjerenje otpora tragova i komponenti na HDI ploči je važno kako bi se osigurala pravilna distribucija energije i prijenos signala. Za mjerenje otpora može se koristiti jednostavan multimetar. Samo pazite da slijedite ispravan postupak mjerenja kako biste dobili tačne rezultate.
3. Kapacitet
Kapacitet je sposobnost komponente ili kola da pohrani električni naboj. U HDI pločama, kapacitivnost može utjecati na tajming i frekvencijski odziv kola. Za mjerenje kapacitivnosti može se koristiti mjerač kapacitivnosti. Radi tako što se na komponentu primjenjuje poznati napon i mjeri rezultirajući naboj.
4. Induktivnost
Induktivnost je svojstvo električnog vodiča koje uzrokuje stvaranje elektromotorne sile promjenom struje koja teče kroz njega. Mjerenje induktivnosti je važno u krugovima u kojima magnetsko polje igra značajnu ulogu, kao što su izvori napajanja i signalni vodovi velike brzine. Za mjerenje induktivnosti koristi se mjerač induktivnosti.
Measurement Techniques
Sada kada znamo ključne električne parametre za mjerenje, pogledajmo neke od tehnika koje se koriste za njihovo mjerenje:
Ručno testiranje
Ručno testiranje uključuje korištenje ručnih instrumenata kao što su multimetri, mjerači kapacitivnosti i mjerači induktivnosti za mjerenje električnih parametara. Ova metoda je jednostavna i isplativa, ali može biti dugotrajna i sklona ljudskim greškama. Ručno testiranje je najprikladnije za proizvodnju u malom obimu ili za testiranje pojedinačnih komponenti na ploči.
Automatsko testiranje
Automatsko testiranje koristi specijaliziranu opremu kao što je Automated Test Equipment (ATE) za mjerenje električnih parametara HDI ploča. ATE može izvršiti više testova istovremeno i može brzo i precizno izmjeriti širok raspon parametara. Ova metoda je idealna za proizvodnju velikih razmjera, jer može značajno smanjiti vrijeme testiranja i poboljšati točnost rezultata.
Ispitivanje sonde
Testiranje sonde uključuje korištenje sondi za uspostavljanje kontakta sa određenim točkama na HDI ploči za mjerenje električnih parametara. Ova metoda je korisna za testiranje teško dostupnih područja ili za detaljna mjerenja određenih komponenti. Ispitivanje sonde može se obaviti ručno ili korištenjem automatiziranih sondnih stanica.
Izazovi u mjerenju HDI ploča
Mjerenje električnih parametara HDI ploča nije bez izazova. Ove ploče su veoma složene, sa više slojeva, finim tragovima i komponentama visoke gustine. Evo nekih od izazova sa kojima se suočavamo:
High Density
Velika gustina HDI ploča otežava pristup tačkama testiranja. Mala veličina tragova i komponenti takođe čini izazovom precizno merenje električnih parametara. Za prevazilaženje ovih izazova često su potrebne specijalizirane sonde i ispitni uređaji.
Integritet signala
U aplikacijama velike brzine, održavanje integriteta signala je ključno. Bilo kakav šum ili smetnje u procesu mjerenja mogu uticati na tačnost rezultata. Tehnike zaštite i uzemljenja se koriste da bi se smanjio uticaj buke i smetnji.
Thermal Effects
Velika gustina snage HDI ploča može uzrokovati termičke efekte, koji mogu utjecati na električne parametre. Na primjer, promjene temperature mogu uzrokovati promjenu otpora i kapacitivnosti komponenti. Da bi se uzeli u obzir toplinski efekti, često su potrebna mjerenja s kompenzacijom temperature.
Primjena HDI ploča
HDI ploče se koriste u širokom spektru aplikacija zbog svojih visokih performansi i kompaktnog dizajna. Evo nekih od uobičajenih aplikacija:
Mobilni uređaji
Pametni telefoni i tableti oslanjaju se na HDI pločice sa strujnim krugovima za brzu obradu, bežično povezivanje i kompaktan dizajn. Ove ploče se također koriste u drugim mobilnim uređajima kao što su pametni satovi i fitnes trackeri.
Medicinski uređaji
Medicinski uređaji kao što su aparati za magnetnu rezonancu, ultrazvučni skeneri i pejsmejkeri zahtijevaju HDI ploče visokih performansi kako bi se osigurao precizan i pouzdan rad. Ove ploče su često dizajnirane da zadovolje stroge medicinske propise i standarde.
Vazduhoplovstvo i odbrana
Vazduhoplovna i odbrambena industrija koriste HDI ploče u različitim aplikacijama, uključujući avioniku, radarske sisteme i sisteme za navođenje projektila. Ove ploče moraju biti vrlo pouzdane i sposobne izdržati oštre uvjete okoline.
Micro - LED PCB
Mikro LED tehnologija postaje sve popularnija u ekranima zbog svoje visoke svjetline, kontrasta i energetske efikasnosti. HDI ploče se koriste za pogon i kontrolu mikro-LED nizova.

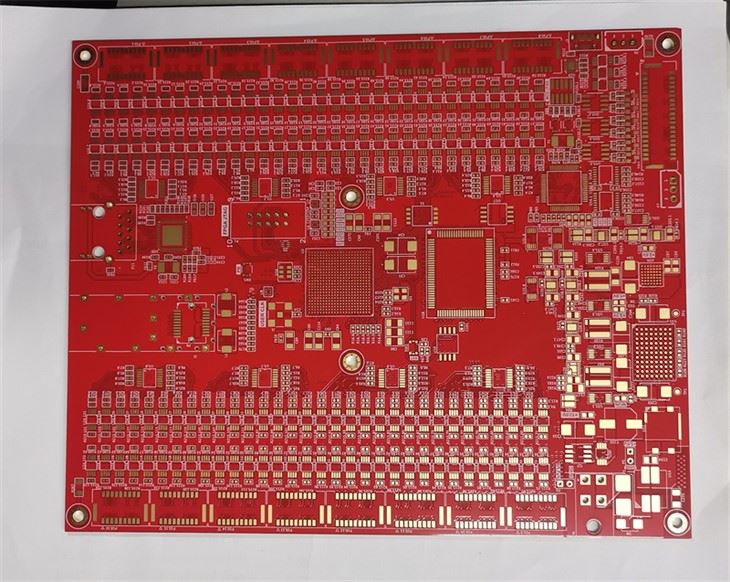

PCB za prijenos velike brzine
U podatkovnim centrima i telekomunikacijskim mrežama, prijenos velike brzine je od suštinskog značaja. HDI ploče se koriste za prijenos podataka velikim brzinama uz minimalan gubitak signala.
PCB komunikacione opreme
Od rutera i preklopnika do baznih stanica, komunikaciona oprema zahtijeva HDI ploče za kola za pružanje velike brzine prijenosa podataka i pouzdane komunikacije.
Gold Finger PCB
Gold Finger PCB se koriste u aplikacijama gdje je potreban pouzdan električni kontakt, kao što su memorijski moduli i kartice za proširenje. HDI tehnologija se može koristiti za poboljšanje performansi i pouzdanosti Gold Finger PCB-a.
Završne misli
Mjerenje električnih parametara HDI ploča je kritičan korak u osiguravanju njihovog kvaliteta i performansi. Bilo da koristite ručno testiranje, automatizirano testiranje ili testiranje sondom, važno je odabrati pravu metodu mjerenja i opremu za vaše specifične potrebe. Razumijevanjem izazova i primjene HDI ploča, možete donositi informirane odluke i osigurati da vaši proizvodi ispunjavaju najviše standarde.
Ako ste na tržištu visokokvalitetnih HDI ploča ili imate bilo kakva pitanja o mjerenju njihovih električnih parametara, slobodno nam se obratite. Tu smo da vam pomognemo sa svim vašim PCB potrebama i možemo vam pružiti stručne savjete i podršku. Hajde da započnemo razgovor i vidimo kako možemo raditi zajedno kako bismo ispunili vaše zahtjeve.
Reference
- "Priručnik za testiranje štampanih ploča" od Johna W. Sutherlanda
- "Digitalni dizajn velike brzine: Priručnik crne magije" Howarda Johnsona i Martina Grahama
