Ugrađeni otpornik PCB

Ugrađeni otpornik PCB je napredna štampana pločica koja integrira tanke elemente filmova direktno unutar unutrašnjih dielektričnih slojeva, formiranih vakuumskim procesima za prskanje / jedrenje (npr. Tantalum nitrid preplanuli ili nikl - Chromium Nicr). Eliminira površinu - postavljene uređaje (SMS) da poboljša gustoću kruga, visoko - performanse frekvencije i pouzdanosti.
Karakteristike jezgre:
1. Ugrađena struktura
Otporni slojevi između L2 do ln - 1 (ne-površina)
Debljina: 0,1 ~ 5 μm tanko - Resisteri filma
2. Materijalni sistem
Otporni filmovi: tan (25 ~ 250ω / sq), NiCR (50 ~ 300ω / sq)
Dielektrika: FR - 4, poliimid ili HF laminate (npr. Rogers 4350B, TSM-DS3)
3. Precizna proizvodnja
Lasersko obrezivanje tolerancije: ± 0,5% ~ ± 1%
Raspon otpora: 10ω ~ 100kω po sloju

Pošaljite upit

Karakteristike proizvoda

Precizna otporna svojstva

Ultra - Tanki filmovi: 0,1 ~ 5μm (tan / nicr), otpornost lima 25-300ω / sq
Lasersko obrezivanje: ± 0,5% (STD), ± 0,1% (visoko - preciznost)
TCR: ± 50ppm / stepen (NiCR), ± 100ppm / stepen (tan)

Visoko - Prednosti frekvencije

U blizini - nula parazitika: induktivnost<0.05nH, Capacitance <0.01pF (@10GHz)
Besprekorna interkonekcija: Impedansni diskontinuitet<3%
Smanjenje gubitka: 0,3db / inč niži od smd @ 40ghz

Arhitektura 3D integracije

Bilo koji - ugradnja sloja: otpornici u L2 do dielektričnih slojeva LN-1
Mikro - putem veze: 25μm laserski vijas do otpornih terminala
Topologija Sloboda: Zakrivljeni izgled otpornika (npr. Antena podudaranje)

Ekstremno pouzdanost okoliša

Prelazi 3000x termalni ciklusi (-65 stepen ~ 150 stepeni po IPC-6012 klasa 3)
>2000 sati u 85 stupnjeva / 85% RH (otpornost<1%)
Otporan na vibraciju: 50g ubrzanja (bez pucanja)

Polje za aplikaciju za proizvod

5g / 6g mmwave sustavi

AAU odgovarajuće mreže: 50ω prekida ispod mikrotraža (gubitak ↓ 0.4db @ 28GHz)
ICS: ICS: Pristrasni otpornici u T / R modulima (veličina ↓ 60%)

High - Brzina digitalna

DDR5 DIMMS: ON - Prekid die (ODT) za 6400MT / s (Jitter ↓ 35%)
Server VRMS: PMIC razdjelnici napona (vrijeme odziva 10ns)

Automobilska elektronika

77GHz Radar: otpornici za antene (TCR <100ppm / stepen)
BMS: Aktuelni otpornici za smisla (0,1% preciznost @ 150 stepeni)

Medicinski implantati

Pejsmejkeri: Mikro naponski razdjelnici (veličina <5mm³, životni vijek> 10yrs)
Neurostimulatori: tkivo - Slojevi za impedanciju

Vazdušni prostor

Satelit AESA: Zračenje - očvrsnutim prekidima (stopa kvara ↓ 90%)
Raketna avionika: Shock - Otporne mreže (certificirano ubrzanje 50g)

IOT senzori

Senzori pritiska: puni - otpornici mosta (3 × 3 mm, 0,1mW)

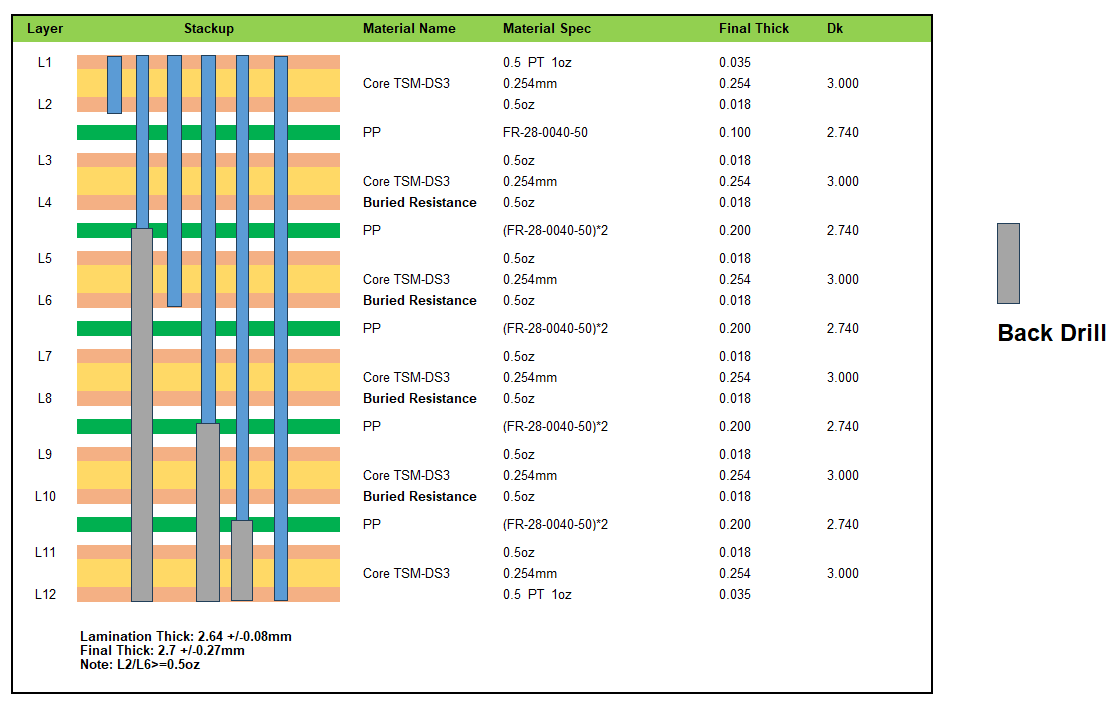

003
