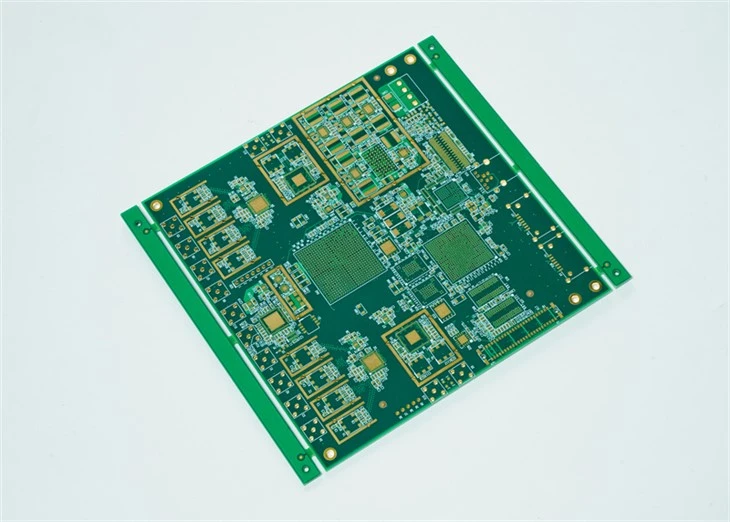

Hybridna impedancija PCB

Hibridni impedancija PCB je višeslojnu ploču koja laminira heterogene materijale uz održavanje precizne kontrole impedancije preko slojeva, karakteriziranih:
1. Materijalna hibridizacija: RF slojevi (npr. Rogers RO4000®) + digitalni slojevi (npr. FR-4 / Megtron ™)
2. Kontinuitet impedancije: tranzicijska tolerancija manja ili jednaka ± 3% između različitih DK materijala
3. 3 D Upravljanje impedancijama: vertikalno putem varijacije impedancije<5%

Tehnička jezgra
Materijal Stack:
RF sloj: nizak - gubitak dielektrika (DK =2.2 ~ 10.8, tanδ<0.004)
Digitalni sloj: visoko - laminat brzine (DK =3.5 ~ 4.5, tanδ<0.01)
Strukturna kontrola:
Graded Dk transition zone (length >3λ)
Laserski mikrovias (omjer slike 1: 0,8, dia. Manje ili jednako 100 μm)
Ključne metrike:
Inter - sloj crosstalk<-90dB @40GHz
Thermal cycling reliability >500 ciklusa (-55 stepen ~ 125 stepeni)

Pošaljite upit

Karakteristike proizvoda

Cross - kontinuitet impedancije materijala

Inter - Tolerancija impedancije podloge ± 3% (npr. RO4350B ™ + FR-4)
Ključ Tech: DK gradijent dizajn (tranzicija ΔDK<0.2)

RF - Digitalni CO - Dizajn

RF sloj: 50ω impedancija ± 1,5% (širina tol. ± 0,015 mm)
Digitalni sloj: 90ω razl. Impedancija ± 5%
Isolation: >90dB via shielding vias (>200 vijaka / cm²)

3D kontrola impedancije

Laser Microvia impedance<5mΩ (aspect ratio 1:0.8)
Termički otpor bakra<0.3℃/W

Poboljšanje integriteta signala

Gubitak umetanja<0.04dB/cm @28GHz (hybrid zone)
Povratni gubitak<-20dB (broadband matching)

Thermo - Mehanička stabilnost

Z - Axis CTE Delta<8 ppm/℃ (RO3000™ vs FR-4)
Preživljava 500 termičkih ciklusa (-55 stepen ~ 125 stepeni)

Polje za aplikaciju za proizvod

1. 5 G mmwave masivni mimo
Stack: Rogers RO3003 ™ (28/39 GHz antena) + Isola i - Speed®
Impedancija:
Feed antene: 50ω ± 1,5% (0,18 mm širina)
FPGA kontrola: 100ω razl. ± 5%
Performanse: Inter - Faza kanala<0.8°, EIRP >70dbm

2. Satelitski faze porođaja
Materijali: LTCC RF sloj (DK =7.1) + PI Flex (CTE - podudaran)
Tehnologija:
KA - Tranzicija impedancije opsega Δz<2%
Veza za vrpcu (induktivnost<0.05nH)
Okoliš: vakuumski impedancija Drift<1% (-150℃~125℃)

3. CPO optički motori
Struktura: Silicijum Photonics Layer (90ω) + PTFE RF sloj (50ω)
Parametri:
112Gbps PAM4 gubitak<3dB@56GHz
OE tranzicijska tolerancija ± 3%
Hlađenje: ugrađeni stubovi CU (termalni res.<0.4℃/W)

4. Medicinski sistemi za snimanje
Upotreba: 7t MRI RF ploče zavojnice
Rješenje:
300MHz rezonatorski sloj (RO4350B ™)
Digitalni upravljački sloj (FR-4, 75ω)
Key: Body coil impedance uniformity >98%

5. Automobilski kontroleri domene
Zahtjev: 77GHz radar + gigabit ethernet co - Dizajn
Dizajn:
Radarski sloj: RO4835 ™ (50ω ± 2%)
Ethernet sloj: megtron6 (100ω razl. ± 7%)
Isolation: EBG structures suppress crosstalk >30db
